La programmation des smartcards n'est pas difficile.

I GOLDCARD

Rien n'est aussi dur que de faire quelque chose pour la première fois. C'est pourquoi j'ai adopté la philosophie d'approcher la programmation des smartcards de le possible. Ceci signifie fondamentalement que tout ce que vous avez à vous inquiéter est de trouver le bon logiciel pour votre système. je vous fournie  les qualifications nécessaires pour programmer avec succès une carte avec les fichiers que vous avez créés, téléchargés ou que vous avez obtenus. Le logiciel complet pour pouvoir programmer les cartes qui sont supportées par le programmeur de votre choix. Un manuel clair comme du cristal, illustré pas à pas  contenant toutes les informations se rapportant au programmeur . La première chose que vous devrez savoir en choisissant un programmeur, est de déterminer quel type de carte vous allez programmer. Si vous voulez seulement programmer un composant PIC et une Eeprom, vous serez très satisfait avec un programmeur de composant (tel que le GOLD) et un piccard classique contenant des composants enfichés dans des socles.

type de golprogrammeur

ou un GOLDPROGRAMMEUR  software que vous pouvez télécharger ici

une fois chargé et branché allez cherchez de nouveaux fichiers dans la rubrique fichier

tout le matériel est réuni on passe au travail :

* 1 allumez votre transformateur

* 2 insérer la carte dans votre programmeur

* 3 allez chercher le Gold140 et démarrer:

assurer que les bonnes cases sont couchées puis cliquez sur ok

* 4 puis aussi cliquez sur ok

* 5 la carte sera automatiquement identifiée

* 6 cliquez sur Eeprom et allez le cherchez

* 7 une fois chargé démarrer program et après avoir reçu ready sur l'applet rouge

* 8 charger le Pic

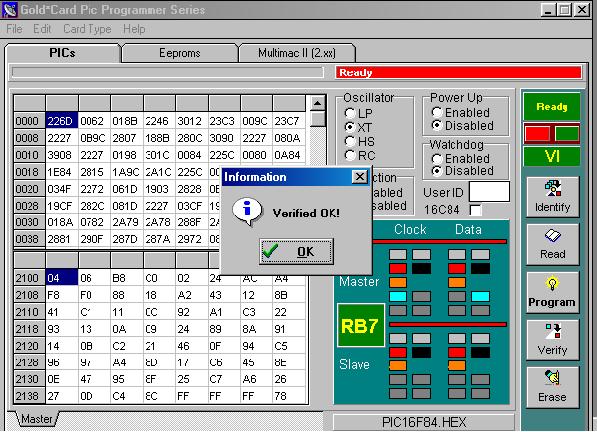

une fois chargé vous recevrez ce message

* 9 retirez votre carte  félicitation .

le total de rechargement d'une carte ne dépasse pas 2 minutes .

II  FUN CARD

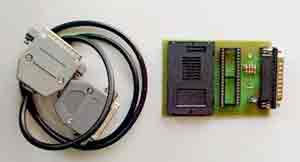

IL VOUS FAUT UN FUN PROGRAMMER COMME
 programmateurs MasteraII/MasterCRD/MasteraIII/VX-Multi /VX

ET UN SOFTWARE DE TYPE CHIP-CAT
QUE VOUS POUVEZ TELECHARGER ICI

Alimentez votre programmateur
Démarrez ChipCat.
Cliquez sur l'icone de configuration (le petit marteau) en haut et à gauche de votre écran.

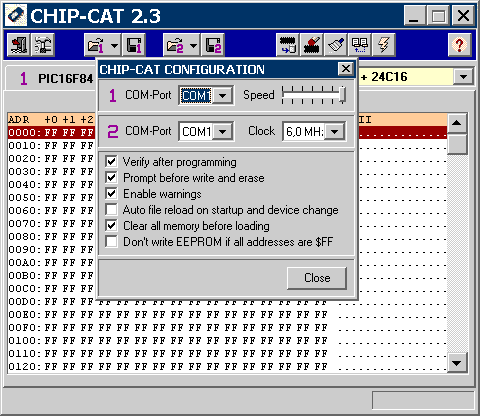

L'écran de configuration doit s'ouvrir:

Sélectionnez le port COM pour votre programmateur.
Choisissez 2 fois le même port, soit deux fois le COM 1, soit deux fois le COM 2.
Si vos utilisez Windows 95 ou 98, mettez la vitesse d'horloge sur 3.58 MHz.
Si vous utilisez Windows 2000 ou XP, sélectionnez 6 MHz.
Selon la puissance de votre PC, vous pouvez avoir à toucher au curseur de vitesse.
Positionner le curseur à gauche réduit le délai, vers la droite il l'augmente.
Sur des machines très rapides, il peut être nécessaire de pousser le curseur à fond à droite.

OK entrons dans la programmation de votre carte .

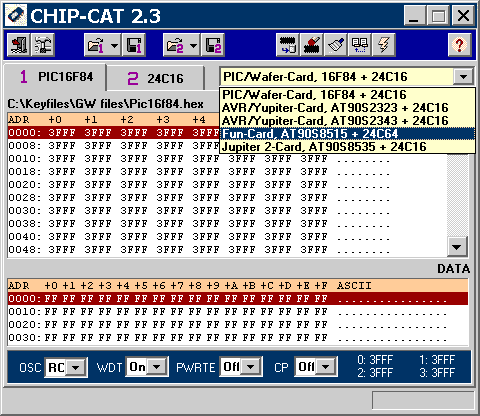

Dans le menu déroulant en haut à droite de l'écran, vous indiquez à ChipCat quel type de carte vous allez programmer. Dans notre cas nous allons continuer à expliquer ce logiciel en programmant une Funcard. Cependant, si vous voulez programmer un autre type de carte, ChipCat saura écrire aussi facilement les cartes Jupiter et PIC.
Maintenant, dans le menu déroulant, choisissez la Funcard.

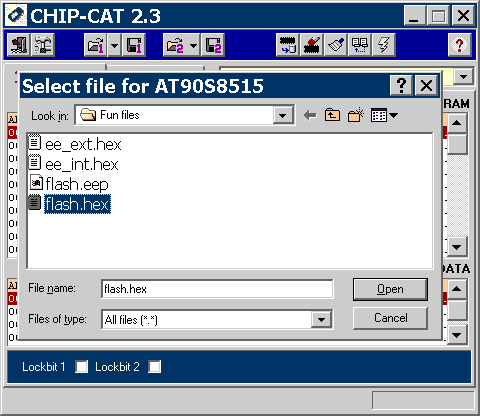

Cliquez sur l'icône et choisissez le bon fichier (le fichier Flash)
Notez que j'ai choisi l'option "All files (*.*)".
Je l'ai fait pour vous montrer qu'il existe un autre fichier flash, mais avec
une autre extension. Nous y viendrons bientôt.
Donc sélectionnez le fichier flash.hex.

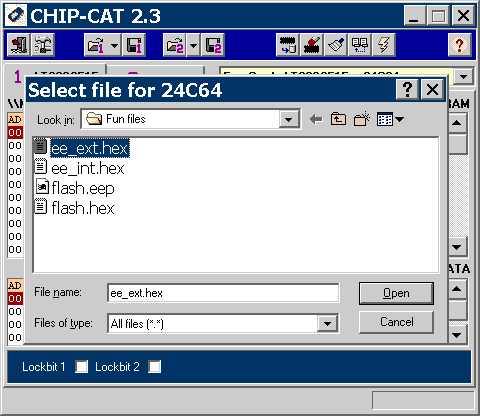

Cliquez sur l'icone et choisissez le bon fichier (le fichier pour l'Eeprom externe).

OK, c'est le moment pour quelques explications.
Dans la fenêtre de sélection au-dessus vous voyez 4 fichiers.
Cependant il n'y a que 3 fichiers différents, car le flash.eep est une copie de ee_int.hex.
C'est juste un truc utilisé par ChipCat pour inclure le fichier de l'Eeprom interne pendant la programmation.
Apparemment l'auteur n'a pas voulu rajouter une icone sur la barre d'outils mais a préféré choisir cette solution. Donc si vous programmez des fichiers 1-in-1 comme, par exemple, des fichiers dédiés Seca, vous aurez 3 fichiers dont il faudra renommer celui qui est prévu pour l'Eeprom interne. Lors de cette opération il sera important de choisir, pour l'Eeprom interne, le même nom de fichier que le fichier Flash, mais avec l'extension. eep (au lieu de. hex).
Pendant la programmation, ChipCat vérifiera que ce fichier existe et l'inclura dans la séquence de programmation. Si un tel fichier n'existe pas, l'Eeprom interne ne sera pas programmée du tout.
Par contre, si vous programmez une Funcard avec des fichiers 3/4/5-in-1, ne vous préoccupez de cette procédure. Ces fichiers n'utilisent pas l'Eeprom interne.
Bien,ça suffit pour la théorie, progressons dans la programmation.
Avant de continuer, pensez toujours à effacer votre carte.
L'effacement de la carte avant de la programmer, vous évitera les erreurs lors de la programmation.

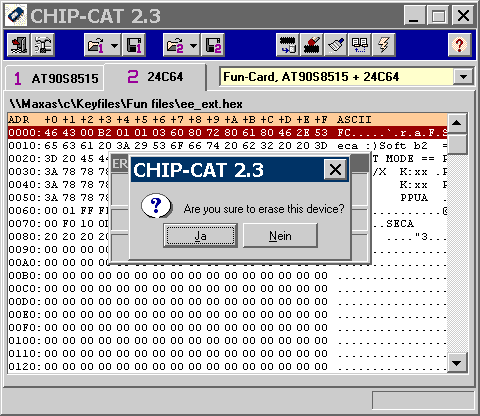

Cliquez sur l'icone pour effacer la carte.
Cliquez "Ja" pour confirmer votre ordre d'effacement.
NOTE IMPORTANTE: si pendant la programmation vous recevez une "53000 error", c'est que votre carte n'a pas été correctement effacée. C'est un problème qui arrive quelquefois avec ChipCat. Vous pouvez utiliser ICprog pour effacer correctement votre carte, ou aussi CardWriter.

sur votre écran apparait une fenêtre popup pour vous demander de passer en "MODE 2".
Pour le MasterA/MasterCRD/SC-Master/VX-Multi , passer en "Mode 4 ".
Avec un VP-20/DL-20, abaissez l'interrupteur.
Cliquez sur le bouton "OK".

vous devez obtenir un message vous indiquant l'effacement de la carte.

votre carte est maintenant vierge et nous pouvons commencer sa programmation.
Cliquez sur l'icone pour démarrer la programmation.

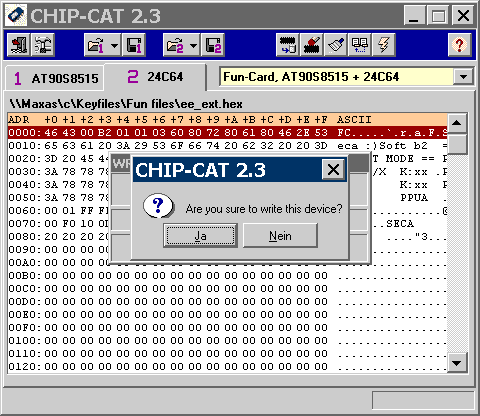

A la question "Are you sure to write this device??" répondez "Ja".

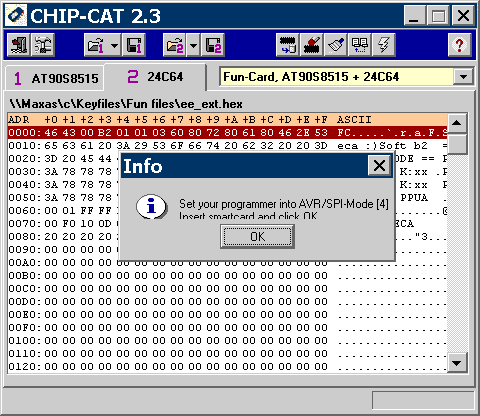

Si une fenêtre popup apparait pour vous demander de passer en "MODE 4", faites le.
Avec le MasterA/MasterCRD/SC-Master/VX-Multi programmer, passer en "Mode 4 ".
Avec le VP-20/DL-20, abaissez l'interrupteur.
Cliquez sur le bouton "OK".

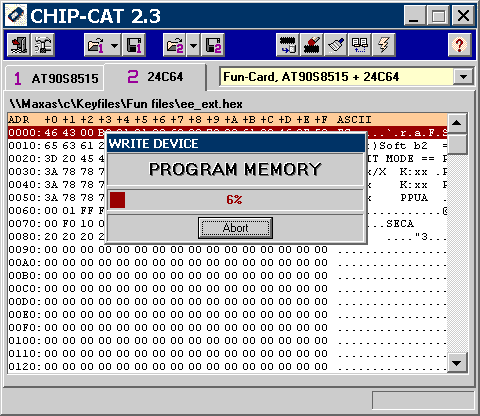

ChipCat va débuter la programmation du Flash avec le fichier loader.

près la programmation du fichier loader, ce sera au tour du fichier eeprom.
Le logiciel vous demandera de passer en mode 0 ou en mode 1.
Le choix du mode pour ChipCat, dépend de la vitesse d'horloge que vous avez
choisie lors de la configuration.
Pour Windows 95/98 vous devez passer ici en mode 1, pour Windows 2000/XP
vous devez passer en mode 0.
Choisissez le bon mode de programmation (pour le VP-20/DL-20 cela veux
dire qu'il faut relever l'interrupteur), puis vous cliquez sur OK.

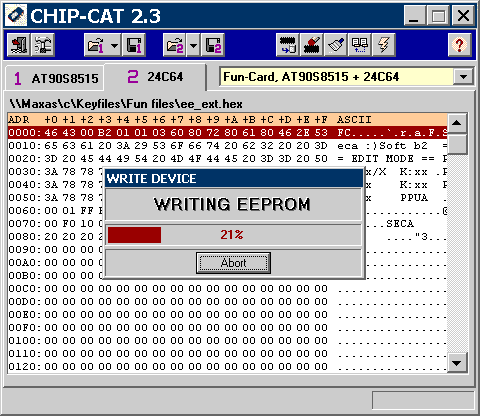

L'Eeprom externe est maintenant programmée avec le bon fichier.

Enfin, le Flash (et peut être l'Eeprom interne) doit être programmé avec le vrai fichier
Flash (qui prendra la place du loader).

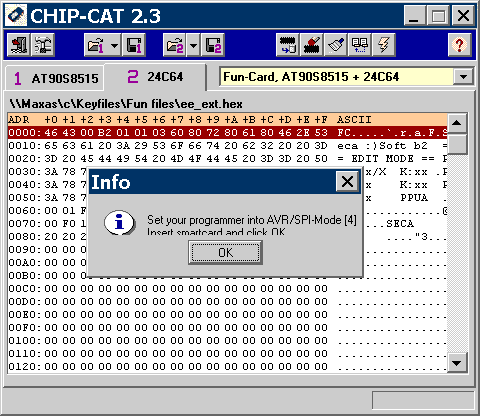

Passez en mode 4 (pour le VP-20/DL-20 abaisser l'interrupteur) et cliquez sur OK.

Le Flash (et l'Eeprom interne, si besoin) est chargé avec le(s) fichier(s) choisi(s).

Quand c'est fini, votre carte est prête à l'emploi.

III COMMENT CREER DES FICHIERS hexadécimale ou binaire ....
